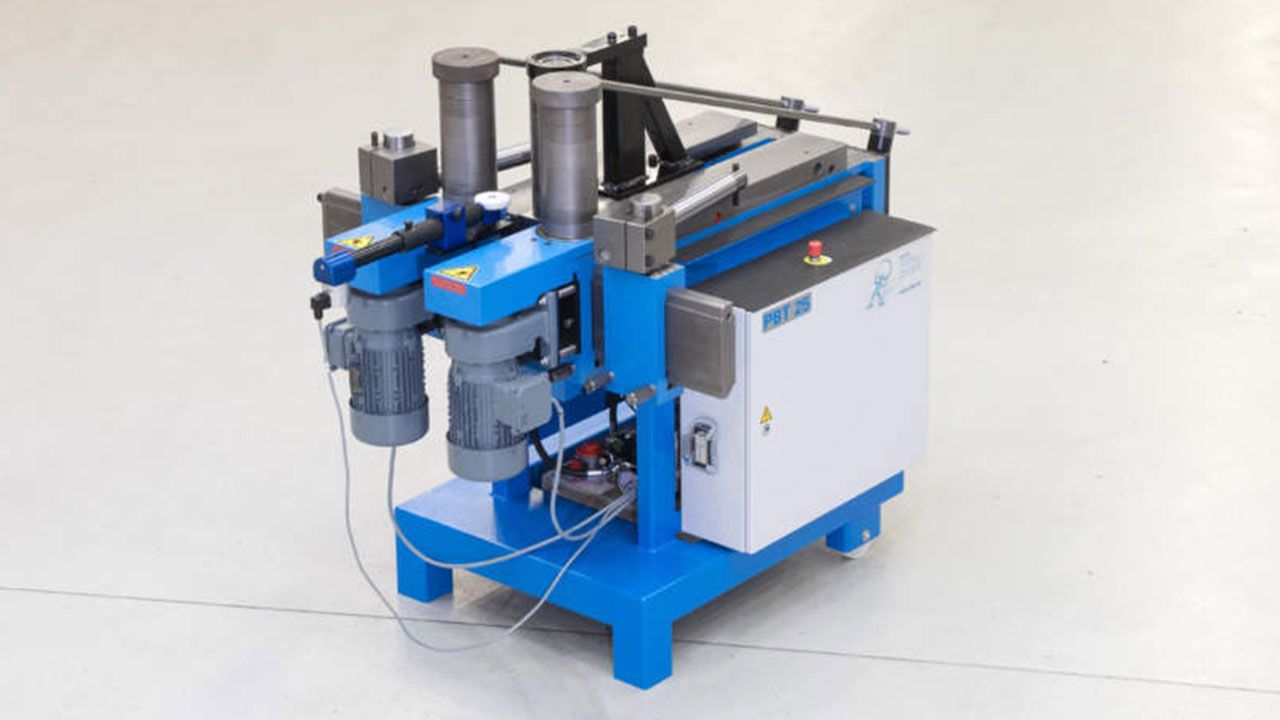

A PBT25® görgős ívhajlítógép maximális minőséget biztosít, gazdaságos üzemeltethetőség mellett. Moduláris felépítésének köszönhetően az új munkafolyamatokhoz gyorsan átszerszámozható. A viszonylag nagyméretű hajtógörgők lehetővé teszik akár 300 mm-es magasságú profilok szabványos hajlítását is, maximális minőségben. Karbantartási költsége alacsony. Használatakor minimális olajmennyiséggel – 18 liter – számolhatunk. Az ergonomikus kivitelezés miatt a kezelőtől messzebb történik a hajlítás, ezért balesetmentes és könnyű kezelhetőséget biztosít.
Előnyök
- Fokozatmentesen állítható első görgőtávolság; 200 mm-es profil megmunkálás világon egyedülálló gépkoncepciónak köszönhetően. TSUBAKI vezérműláncok használatával a rendkívül vékony kialakítású elsőgörgőrendszer és a kis elsőgörgőtávolság 200 mm-es magas profilmegmunkálás is lehetséges. A kis görgőgeometriának köszönhetően legkisebb sugarú tökéletes átmenetek képezhetők.
- Az alakítás a kezelőtől távolabb történik (kevesebb balesetveszély), és ezáltal jobb rátekintés a „megmunkálási központra”
- Hidraulikus egység START / STOP automatikával (X-tengely), csak 18 literes hidraulikaolaj felhasználásával; alacsony energiafelhasználás és karbantartási költség
- Terheléstől független pozicionálási pontosság (X-tengely) = 0,01 mm
- Görgős meghajtó (mind 3) erős, tiszta és csendes elektro-motorral, akár 22 U/ min meghajtással!
- Szerszámtárolás: 105 mm (tömör anyag; központi görgőknél)
- Gögőtartók mindhárom tengelynél alapfelszereltség (felár nélkül)
- Opcióként a gép hátuljára további hajlítóállomás szerelhető
- A gép különböző vezérléssel látható el (manuális, Teach In, Tablet450, PC400)
| PBT 25 | |
|---|---|
| kb. 114 mm profilátmérőig vagy 300 mm profilmagasságig | |
| X-tengely (hajlításért felel) | |
| Nyomásteljesítmény | 27 t |
| Pozícionálási pontosság (szervo vezérlésű) | 0,01 mm |
| Meghajtás | hidraulikus |
| Löket (szabályozott) | 265 mm |
| Hidraulikaolaj szükséglet | 18 l |
| Y-tengely (a szegmensek előtolálásáért felel) | |
| 3 henger egyenkénti meghajtása | igen |
| Hengersebesség fokozatmentes beállítása | 1-22 ford/perc (PC400 vezérlő esetében) |
| Egy görgőre eső maximális forgatónyomaték | 1600 Nm |
| Hengerek meghajtása | elektromotoros |
| Hengermagasság | 275 mm (opcionálisan meghosszabbítható) |
| Szerszámbefogó átmérője | 105 mm |
| Z-tengely (kiegyenlítéshez vagy hajlításhoz) | |
| Manuális alapváltozat | alapfelszereltség |
| Hajtott változat 0,1 mm leolvasási lehetőséggel | opcionális |
| PC-vezérelt változat, 0,01 mm-es pozícionálási pontosság | opcionális |
| Vezérlés típusa | manuális / TEACH-IN / Tablet350 / PC400 |
| Első hengerek közötti távolság fokozatmentesen állíthatósága | 200-1000 mm |
| Hajlítási irány | a kezelőtől elfelé |
| Indító / leállító automatika (PC400 vezérlő esetén) | igen |
| Hengertámaszok | alapfelszereltség |
| Csatlakozás | 400 V, 32 A |
| Gép mérete (hossz x szélesség x magasság) | 1680 x 1250 x 1390 mm |
