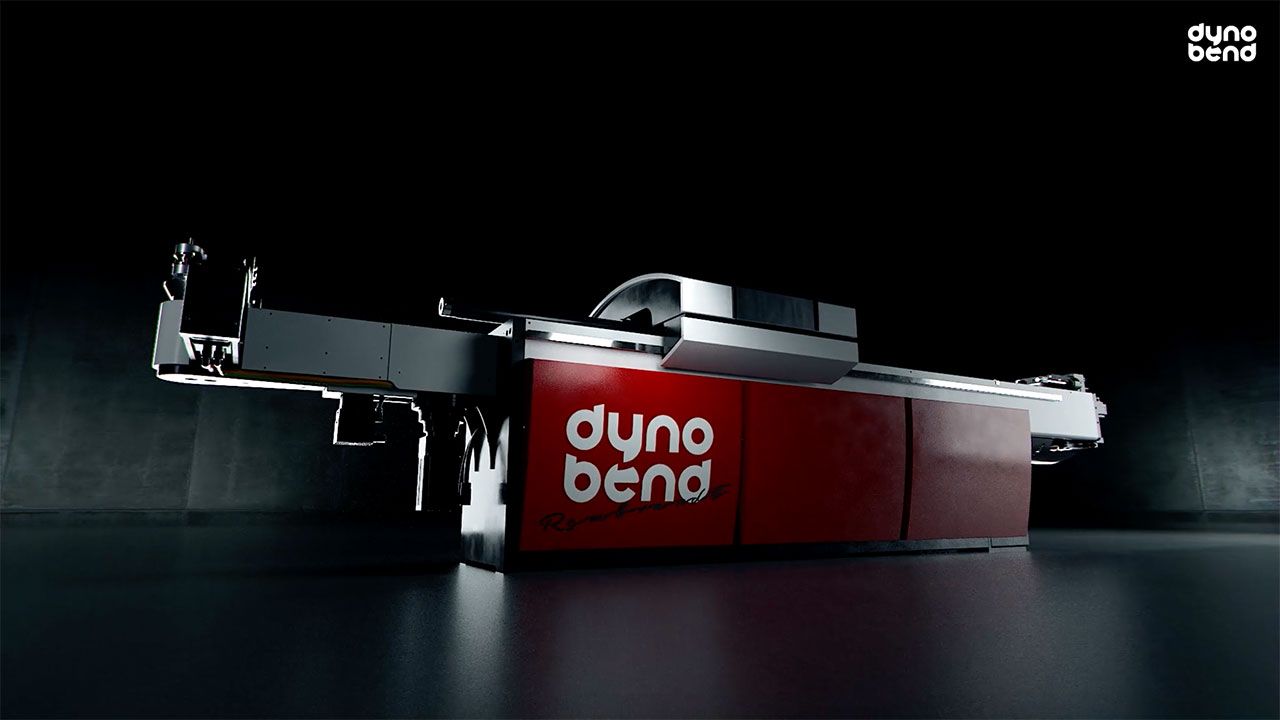

A teljesen szervo-vezérelt, többtengelyű Dynobend Rembrandt C/CM/M csőhajlítógép ötvözi a kiváló minőséget és az egyedi kialakítást.
A gépcsalád félkész termékek, mint pl. a csövek és csőprofilok hajlításának széles spektrumát biztosítja a hajlítófej egyedülálló kiképzése miatt.
A szabadalmaztatott függőleges szorító rendszernek köszönhetően komplex geometriák is problémamentesen előállíthatók 3D hajlítással. A gépcsalád alkalmas tüskés, vagy anélkül való hajlításra, valamint opcionálisan lehetőség tüskekenésre is. Akár húzó, vagy szabadhajtásos (görgőzött) megmunkálásról van szó, ez egy szerszámban könnyedén kombinálható. A Rembrandt C/CM/M kombi csőhajlítógép többször is bizonyított a legkülönbözőbb iparágakban, mind egyedi, mind sorozatgyártásban egyaránt. A munkadarabok adagolása, vágása és jelölése igény szerint teljesen automatikus gyártási folyamatba is integrálható.
A Rembrandt C/CM/M kombi csőhajlító gépcsalád kiváló választás nemcsak egyedi termékre, hanem sorozatgyártásra is.
Előnyök
- Anyag előtolás és hajlítás szervomeghajtással történik
- Átlagon felüli hajlítási nyomaték és erő – kiemelkedő teljesítmény, nagy szilárdságú fémek hajlítására is
- Húzó/forgó-nyújtó hajlítás és/vagy a szabadhajlítású (görgőzött) megmunkálás egy szerszámban kombinálható
- Egyszerű szerszám beállítás és csere – nincs időveszteség és termelésből való időkiesés
- Ergonomikus gépkialakítás, állítható magasság a gépkezelő számára: ergonomikus munkakörülmény kialakításának lehetősége a gépkezelő igényei szerint
- A hajlítófej körül nagy a hely, amely ideális 3D hajlításhoz
- Egyedi, kompakt és integrált gépkialakítás
- Automatizálási lehetőség – a munkadarabok adagolása, vágása és jelölése igény szerint teljesen automatikus gyártási folyamatba is integrálható
|
C/CM/M 25 |
C/CM/M 40 | C/CM/M 60 | C/CM/M 76 | C/CM/M 90 | C/CM/M 125 | |
|---|---|---|---|---|---|---|
| Hajlítható csőátmérő | Ø 25,4 x 3,0 mm | Ø 40 x 3,5 mm | Ø 60,3 x 5,5 mm | Ø 76,1 x 5 mm | Ø 88,9 x 8 mm | Ø 127 x 11,5 mm |
| Hajlítási szög | > 190 ° | > 190 ° | > 190 ° | > 190 ° | > 190 ° | > 190 ° |
| Hajlítási rádiusz min/max | 124 mm Min. 1D/max. 5D |
158 mm Min. 1D/max. 4D |
246 mm Min. 1D/max. 4D |
296 mm Min. 1D/max. 4D |
350 mm Min. 1D/max. 4D |
350 mm Min. 1D/max. 3D |
| Hajlítási sebesség/ismétlési pontosság | 540°/sec / ±0,05° | 225°/sec / ±0,05° | 110°/sec / ±0,05° | 90°/sec / ±0,05° | 70°/sec / ±0,05° | 60°/sec / ±0,05° |
| Előtolási tengelysebesség | 2000 mm/sec | 1000 mm/sec | 1000 mm/sec | 800 mm/sec | 800 mm/sec | 800 mm/sec |
| Profil rotációs sebessége | 720°/sec | 580°/sec | 250°/sec | 250°/sec | 150°/sec | 150°/sec |
| Y-tengely booster teljesíténye | 5 kN | 22 kN | 22 kN | 70 kN | 70 kN | 70 kN |
| CNC tengelyek száma | 7-13 | 7-13 | 7-13 | 7-13 | 7-13 | 7-13 |
| Tengely pontosság | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm |
| Effektív termék hossz | 3-6 m | 4-6 m | 4-6 m | 4-6 m | 4-6 m | 4-6 m |
